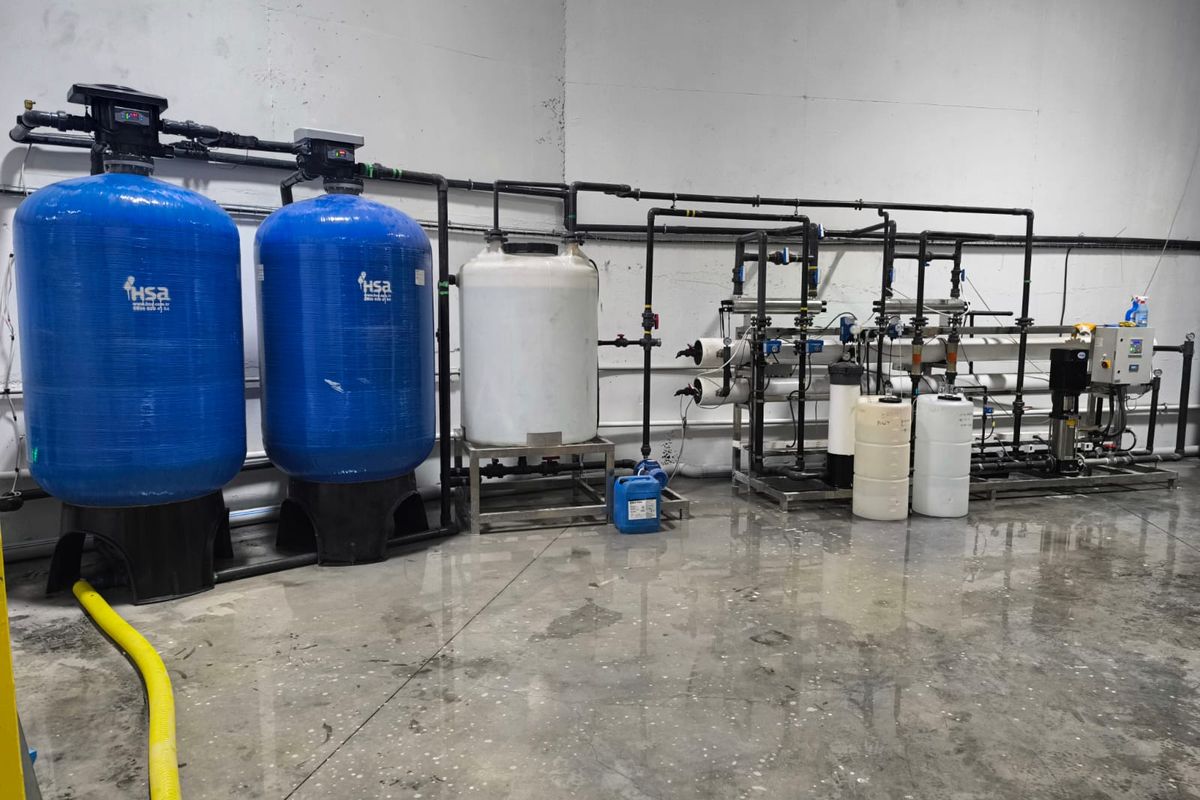

Kum Filtresi Tasarımı: Filtrasyon Hızı ve Ters Yıkama

Bir kum filtresinin başarısını belirleyen temel büyüklük, suyun filtre yüzeyinden geçme hızıdır: filtrasyon hızı = debi / filtre kesit alanı. Basınçlı kum filtrelerinde bu değer tipik olarak 10–20 m/h aralığında seçilir; yatak derinliği 0,8–1,2 m, ters yıkamada ise dolgunun %20–30 oranında genleşmesi hedeflenir. Bu üç parametre birlikte doğru kurulmadığında filtre ya erken tıkanır ya da bulanıklığı tutamadan geçirir.

Kum Filtresi Neyi, Nasıl Tutar?

Granüler (taneli) ortam filtrasyonu yalnızca elek etkisiyle çalışmaz. Kum daneleri arasındaki gözenekler askıdaki partiküllerden çok daha büyüktür; buna rağmen partiküller yatakta tutulur. Bunun nedeni derinlik filtrasyonu mekanizmalarıdır:

Taşınım: Partikül, akım çizgisinden sapıp dane yüzeyine ulaşır. Büyük partiküllerde yerçekimi ile çökelme ve atalet, küçük partiküllerde (<1 µm) Brown difüzyonu baskındır; yaklaşık 1 µm civarındaki partiküller en zor tutulan boyut aralığıdır.
Tutunma: Dane yüzeyine ulaşan partikülün orada kalması, yüzey yükleri ve Van der Waals kuvvetleriyle ilgilidir. Koagülant dozlaması partikülün yüzey yükünü nötralize ederek tutunma verimini belirgin biçimde artırır.

Bu nedenle koagülasyonsuz çalışan bir kum filtresi, tipik olarak 10–20 µm ve üzerindeki katıları güvenilir biçimde tutar; daha ince partiküller ve koloidal bulanıklık için ön koagülasyon, çok ortamlı yatak veya membran (ultrafiltrasyon) gerekir. Kartuş filtrelerdeki mikron kavramıyla karşılaştırma için su filtrasyonu ve mikron seçimi yazımıza bakabilirsiniz.

Temel Tasarım Parametreleri

1. Filtrasyon hızı (yüzeysel hız)

Filtrasyon hızı, filtre boş olsaydı suyun tank kesitinde ilerleyeceği hızdır:

v = Q / A (v: m/h, Q: m³/h, A: m²)

Hız arttıkça partiküller yatağın daha derinine taşınır, basınç kaybı hızlı yükselir ve servis periyodu kısalır. Demir-mangan gideriminde veya yüksek bulanıklıkta daha düşük hızlar (8–12 m/h) tercih edilir; temiz kuyu suyu ön filtrasyonunda 15–20 m/h kabul edilebilir.

2. Dolgu malzemesinin dane boyu ve üniformluğu

Kum iki büyüklükle tanımlanır: efektif dane boyu (d₁₀), yani kütlece %10'unun geçtiği elek açıklığı; ve üniformluk katsayısı UC = d₆₀/d₁₀. UC değerinin 1,5'in altında olması istenir. Üniform olmayan kumda ters yıkama sonrası ince daneler yüzeye dizilir, filtre yüzeyde tıkanır ve derinlik filtrasyonundan yararlanılamaz.

3. Yatak derinliği ve L/d oranı

Yatak derinliği tek başına değil, dane boyuyla birlikte değerlendirilir. Tasarım literatüründe sık kullanılan bir ölçüt, yatak derinliğinin efektif dane boyuna oranının L/d₁₀ ≥ 1000 olmasıdır (iri daneli yataklarda ≥ 1250). Örneğin d₁₀ = 0,9 mm kum için en az 0,9 m yatak gerekir. Bu yüzden "daha iri kum, daha az tıkanır" yaklaşımı, yatak derinliği artırılmadan uygulanırsa süzüntü kalitesini bozar.

4. Serbest yükseklik (freeboard)

Ters yıkamada yatak genleşir. Tankta dolgunun üzerinde, yatak yüksekliğinin en az %30–50'si kadar boş hacim bırakılmazsa genleşen kum üst difüzörden dışarı taşınır. Sahada "kum eksiliyor" şikâyetinin en yaygın nedeni yetersiz serbest yükseklik veya aşırı ters yıkama debisidir.

Tasarım Kriterleri Tablosu

Parametre	Tek ortamlı (kuvars kum)	Çift ortamlı (antrasit + kum)
Filtrasyon hızı (basınçlı)	10–15 m/h	12–20 m/h
Efektif dane boyu d₁₀	0,5–1,0 mm	Antrasit 0,9–1,2 mm / Kum 0,45–0,6 mm
Üniformluk katsayısı	< 1,5	< 1,5 (her katman)
Yatak derinliği	0,8–1,2 m	Antrasit 0,5–0,7 m + Kum 0,3–0,4 m
Dolgu yoğunluğu	Kuvars ≈ 2,65 g/cm³	Antrasit ≈ 1,4–1,7 g/cm³ / Kum ≈ 2,65 g/cm³
Ters yıkama genleşmesi	%20–30	%20–30
Ters yıkama süresi	8–15 dk	8–15 dk
Ters yıkama başlatma	Temiz yatağa göre Δp artışı 0,4–0,7 bar, süzüntü bulanıklığında artış veya zaman sınırı

Çift ortamlı yataklarda hafif ve iri antrasit üstte, ağır ve ince kum altta kalır; ters yıkama sonrasında katmanlar yoğunluk farkı sayesinde kendiliğinden yeniden dizilir. Böylece su önce iri, sonra ince ortamdan geçer ve yatağın tamamı tutma kapasitesine katılır. Daha ince bir parlatma katmanı gerekiyorsa en alta yüksek yoğunluklu garnet (≈ 4,0–4,2 g/cm³) eklenerek üç ortamlı yatak kurulur.

Temiz Yatak Basınç Kaybı: Carman–Kozeny Denklemi

Laminer akış koşulunda temiz bir granüler yatağın basınç kaybı Carman–Kozeny eşitliğiyle tahmin edilir:

h / L = 180 · μ · (1 − ε)² · v / (ρ · g · ε³ · ψ² · d²)

Burada h basınç kaybı (m su sütunu), L yatak derinliği, μ suyun dinamik viskozitesi (20 °C'de ≈ 1,0×10⁻³ Pa·s), ε yatak porozitesi (kum için ≈ 0,40–0,45), ψ dane küresellik faktörü (kuvars kum için ≈ 0,8–0,9), d dane çapı ve v yüzeysel hızdır (m/s). Denklemin iki önemli sonucu vardır: basınç kaybı hızla doğru, dane çapının karesiyle ters orantılıdır ve suyun viskozitesine bağlıdır. Soğuk suda (5 °C'de viskozite ≈ 1,5×10⁻³ Pa·s) aynı filtre yaklaşık %50 daha fazla basınç kaybı üretir.

Çözümlü Tasarım Örneği

Veri: Bir gıda tesisinde kuyu suyu ön filtrasyonu için Q = 20 m³/h debi isteniyor. Hedef filtrasyon hızı 15 m/h, dolgu d = 0,9 mm kuvars kum, ε = 0,42, ψ = 0,85, su sıcaklığı 20 °C.

1) Gerekli alan ve çap:
A = Q / v = 20 / 15 = 1,33 m² → D = √(4A/π) = √(4 × 1,33 / 3,1416) = 1,30 m.
Standart tank çapı olarak D = 1,4 m seçilir: A = 1,54 m², gerçek filtrasyon hızı v = 20 / 1,54 = 13,0 m/h (kriter aralığında).

2) Yatak derinliği: L/d ≥ 1000 → L ≥ 1000 × 0,9 mm = 0,9 m. Güvenlik payıyla L = 1,0 m kum yatağı; altta destek çakılı veya nozullu taban plakası.

3) Temiz yatak basınç kaybı: v = 13,0 m/h = 3,61×10⁻³ m/s için Carman–Kozeny:
h/L = 180 × 1,0×10⁻³ × (0,58)² × 3,61×10⁻³ / (1000 × 9,81 × 0,42³ × 0,85² × (0,9×10⁻³)²) ≈ 0,51
1,0 m yatak için h ≈ 0,51 m su sütunu ≈ 0,05 bar. Bu değer yalnız dolgunun kaybıdır; vana, nozul ve kollektör kayıpları ayrıca eklenir. Temiz filtrede toplam Δp tipik olarak 0,1–0,3 bar ölçülür.

4) Ters yıkama: 0,9 mm kumda %20–30 genleşme için 20 °C'de yaklaşık 50 m/h ters yıkama hızı gerekir.
Q_ty = 50 m/h × 1,54 m² = 77 m³/h; 8 dakikalık yıkamada harcanan su ≈ 77 × 8/60 = 10,3 m³.

Sonuç: Ters yıkama debisi, servis debisinin neredeyse 4 katıdır. Kuyu pompası veya hidrofor yalnız 20 m³/h basabiliyorsa bu filtre hiçbir zaman gerçek anlamda yıkanamaz. Çözüm; ayrı ters yıkama pompası ve deposu, havayla desteklenen yıkama (hava ile gevşetme ardından daha düşük su debisi) veya birden çok küçük filtrenin sırayla yıkanmasıdır. Sistem seçimindeki bu tür bütünsel değerlendirmeyi endüstriyel su arıtma sistemlerinin çalışma prensibi yazımızda da ele aldık.

Ters Yıkamanın Fiziği

Ters yıkamada su alttan yukarı verilir; akışın yarattığı sürükleme kuvveti danelerin batmış ağırlığını karşıladığında yatak akışkanlaşır. Minimum akışkanlaşma hızı, dane çapının yaklaşık karesiyle artar; bu nedenle iri kum çok daha yüksek yıkama debisi ister. Sıcaklık da belirleyicidir: yazın 25 °C'de yeterli olan yıkama debisi, kışın soğuk suda yatağı gereğinden fazla genleştirip kum kaybına yol açabilir; tersine, yazın soğuk suya göre ayarlanmış debi yetersiz kalır. Büyük tesislerde yıkama debisi mevsimsel olarak ayarlanır.

Yıkamanın ardından ilk süzüntü, yatak henüz yeniden oturmadığı için partikül taşıyabilir. Bu nedenle kritik uygulamalarda 3–5 dakikalık ilk süzüntü atımı (filtre-to-waste) adımı programlanır.

Sahada Sık Yapılan Hatalar

Tankı bağlantı çapına göre seçmek: 2" vanalı filtre 20 m³/h geçirebilir; ancak belirleyici olan boru çapı değil, tank kesitidir.
Ters yıkama debisini hesaplamamak: Yetersiz yıkamada çamur topakları (mud ball) oluşur, yatak kanallaşır ve su kumun yalnızca belirli yollarından geçer.
Zaman ayarlı yıkamayı hiç gözden geçirmemek: Ham su kalitesi mevsimle değişir. Fark basınç ölçümüyle tetiklenen yıkama daha güvenilirdir.
Dolgu kaybını fark etmemek: Yatak yüksekliği yılda en az bir kez kontrol edilmeli, eksilen dolgu aynı granülometride tamamlanmalıdır.
Durgun bekletme: Uzun süre akışsız kalan filtre yatağında mikrobiyolojik üreme başlar; devreye almadan önce ters yıkama yapılmalıdır.

Kuyu suyu kullanan konut ve villalarda aynı prensiplerin küçük ölçekli uygulaması için ev tipi kuyu suyu arıtma yazımıza göz atabilirsiniz.

Sık Sorulan Sorular

Kum filtresi kaç mikrona kadar süzer?

Kum filtresi nominal gözenek boyutu olan bir elek değildir; tutma verimi partikül boyutuna, filtrasyon hızına ve koagülant kullanımına bağlıdır. Koagülasyonsuz basınçlı filtrelerde tipik olarak 10–20 µm ve üzeri partiküller verimli tutulur.

Kum filtresi ne sıklıkla ters yıkanmalı?

Doğru ölçüt, temiz yatağa göre basınç farkının 0,4–0,7 bar artması veya süzüntü bulanıklığının yükselmesidir. Temiz kuyu sularında bu süre birkaç gün, yüksek bulanıklıkta birkaç saat olabilir. Sabit takvim yalnızca yedek kriter olarak kullanılmalıdır.

Kum ne zaman değiştirilir?

Doğru işletilen kuvars kum yatağı yıllarca kullanılabilir. Dane yüzeyinde kalıcı demir-mangan kaplaması, çamur topakları, biyolojik kirlenme veya belirgin dolgu kaybı görüldüğünde yatak yenilenir. Karar, yatak numunesinin incelenmesiyle verilmelidir.

Çok ortamlı filtre her zaman daha mı iyidir?

Yüksek katı yükü olan sularda çok ortamlı yatak, katıları yatak derinliğine yayarak servis süresini uzatır. Düşük bulanıklıklı sularda ise iyi tasarlanmış tek ortamlı yatak yeterli olabilir; seçim ham su analizine göre yapılır.

Kaynaklar

AWWA B100 – Granular Filter Material.
TS EN 12904 – İnsani tüketim amaçlı suyun arıtılmasında kullanılan ürünler: Kuvars kum ve kuvars çakıl.
TS EN 12909 – İnsani tüketim amaçlı suyun arıtılmasında kullanılan ürünler: Antrasit.
Crittenden, J.C. ve diğ. MWH's Water Treatment: Principles and Design, 3. baskı, Wiley.
Kawamura, S. Integrated Design and Operation of Water Treatment Facilities, 2. baskı, Wiley.
